PPL : Pertemuan 3

Perancangan Berbasis Obyek

NRP : 5025211195

“Sistem Informasi Pencarian Pengepul Barang Bekas di Kota Tangerang Berbasis Website”
bertujuan untuk mempermudah masyarakat ataupun perusahaan didalam proses pencarian pengepul
barang bekas di kota Tangerang yang nantinya barang bekas ini akan dijadikan bahan dasar pembuatan
produk. Dalam perancangan aplikasi ini, peneliti menggunakan metode prototype sebagai metodologi
perkembangan perangkat lunak. Tools yang digunakan adalah diagram – diagram UML, PHP, dan
MySQL dalam membangun aplikasi website. Hasil dari perancangan sistem ini diharapkan dapat
mempermudah masyarakat ataupun perusahaan didalam proses pencarian dan memberikan informasi
mengenai tempat pengepul barang bekas yang terdapat di kota Tangerang.

Use Case Diagram
Berikut adalah use case diagram untuk Sistem Informasi Pencarian Pengepul Barang Bekas

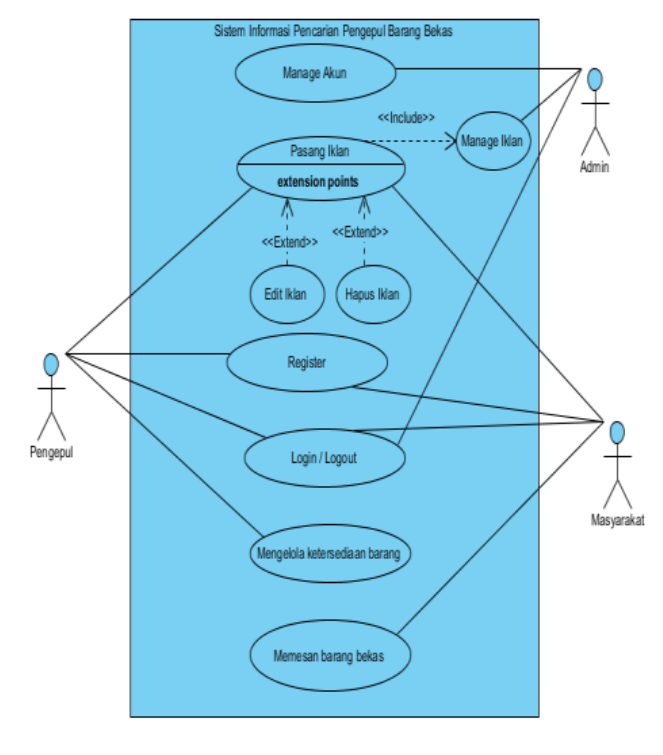

Use Case Diagram


Model Dinamis

Model dinamis pada hal ini yakni dalam bentuk Sequance Diagram, Sequance Diagram menjelaskan secara detail urutan proses yang dilakukan dalam sistem untuk mencapai tujuan dari use case. Adapun beberapa Sequance Diagram diantaranya :

Sequence Diagram Register


Sequence Diagram Pemasangan Iklan


Sequence Diagram Pemesanan Barang

Sequence Diagram Manage Iklan

Sequence Diagram Manage Akun


Model Statis

Model statis pada hal ini yakni dalam bentuk Class Diagram, Class Diagram menggamnbarkan kumpulan dari class dan hubungannya. Adapun bentuk Class Diagram seperti berikut :


Class Diagram
